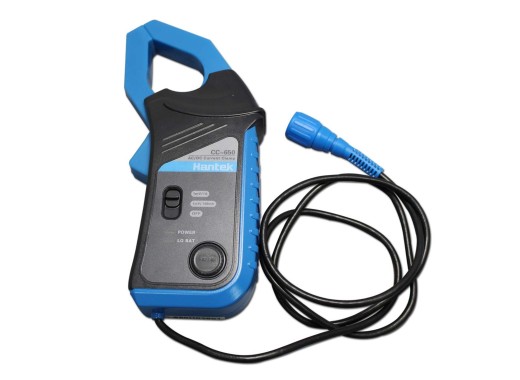

DESCRIPTION : Description : C’est un transducteur qui permet au multimètre de mesurer les données actuelles et à l’oscilloscope de mesurer les formes d’ondes courantes. Lorsque vous mesurez le courant AC/DC avec la pince ampèremétrique, un multimètre ou un oscilloscope peut mesurer directement le courant jusqu’à 65 A, avec une fréquence allant jusqu’à 20 kHz. Dans cette méthode, il n’est pas nécessaire d’interrompre un circuit ou de modifier l’isolation pour mesurer le courant. Caractéristiques : Gamme de fréquence AC/DC : jusqu’à 20 KHz. Plage de mesure effective : 20 mA à 65 A CC. Permet au multimètre de mesurer les données actuelles et permet à l’oscilloscope de mesurer les formes d’onde du courant. Son transducteur de courant est composé de permisalloy et élément hall, qui transforment linéairement le courant CA ou CC en tension de courant CA ou CC. Si vous vous connectez à un oscilloscope via un connecteur de type BNC, vous pouvez observer les formes d’ondes du courant. Application : Mesure du circuit de puissance et analyse des dysfonctionnements ; Mesure de l’actionnement du moteur du convertisseur de fréquence (ou autre électronique). Mesure d’équipements électroniques de puissance. Gamme DCA 1 mV/10 mA. (1,5 % 5 mA) 10 mA ~ 20 A. 1 mV / 100 mA. (2% 20mA) 100mA ~ 40A ; (4% 0.3A) 40A ~ 65A Gamme ACA. 1 mV/10 mA. (2% 30 mA) 100 mA ~ 10 A (40 Hz ~ 2 KHz). (4% 30mA) 100mA ~ 10A (2KHz ~ 10KHz) (6 % 30 mA) 100 mA ~ 10 A (10 KHz ~ 20 KHz). (8% 30mA) 10A ~ 15A (40Hz ~ 20KHz) 1 mV / 100 mA. (2% 30mA) 200mA ~ 40A (40Hz ~ 1KHz) (4% 30mA) 200mA ~ 40A (1KHz ~ 2KHz) (6 % 30 mA) 200 mA ~ 40 A (3 KHz ~ 5 KHz). (8% 0,3 A) 40A ~ 65A (40Hz ~ 20KHz) Taille du conducteur acquise 9 mm maximum. Indicateur de batterie faible
